• สามารถเชื่อมได้ทั้งท่าราบ, ขนานนอน, เข้ามุมราบ, เชื่อมขึ้น, และเหนือศีรษะ แม้จะใช้ลวดเชื่อมที่มีขนาดเส้นผ่านศูนย์กลางถึง 5.0 มิลลิเมตร
• ให้การอาร์คที่นิ่งเรียบ เคาะแสล็กได้ง่าย และเกล็ดรอยเชื่อมสม่ำเสมอสวยงาม
• ให้รอยเชื่อมที่ต้านทานการแตกร้าว มีคุณสมบัติทางกล และสามารถผ่านการตรวจสอบเอ็กซ์เรย์ได้ดีเยี่ยม

• ลวดเชื่อม LB-52 เป็นลวดเชื่อมหุ้มฟลักซ์ชนิดไฮโดรเจนต่ำที่ถูกนำไปใช้งานอย่างแพร่หลาย เหมาะสำหรับการเชื่อมเหล็กเหนียวและเหล็กทนแรงดึงสูงระดับ 490 เมกะปาสคาล เช่น ในงานสร้างเรือ, สะพาน, อาคาร และภาชนะความดัน เป็นต้น
• มีคุณสมบัติเป็นไปตามมาตรฐาน JIS Z3211 E4916 และ AWS A5.1 E7016

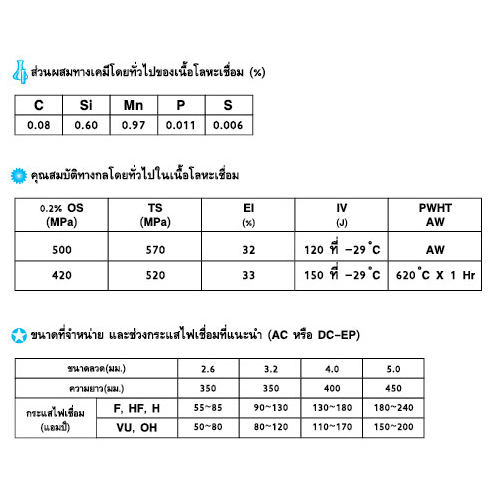

• องค์ประกอบทางเคมีของรอบเชื่อม ◦ คาร์บอน: 0.08% ◦ ซิลิคอน: 0.60% ◦ แมงกานีส: 0.97% ◦ ฟอสฟอรัส: 0.011% ◦ กำมะถัน: 0.006%
• สมบัติทางกลของรอยเชื่อม (PWHT: AW) ◦ 0.2% Offset Yield Strength: 500 MPa ◦ Tensile Strength: 570 MPa ◦ Elongation: 32% ◦ Impact Value: 120 J @ –29°C
• ขั้วการเชื่อมที่รองรับ: AC, DC-EP
• ช่วงกระแสที่แนะนำ: ◦ ท่าราบ, เข้ามุมราบ, ขนานนอน: 180 – 240 A ◦ เชื่อมขึ้น, เหนือศีรษะ: 150 – 200 A

ตลอดอายุการใช้งาน

• ควรสวมใส่อุปกรณ์ป้องกันดวงตาและร่างกายที่เหมาะสม
• อย่าแตะต้องอุปกรณ์ที่มีกระแสไฟฟ้าไหลผ่าน
• ไม่ควรสูดดมควันเชื่อม

• ควรอบลวดเชื่อมก่อนการใช้งานที่อุณหภูมิ 30-350ºC เป็นเวลา 30-60 นาที
• ควรใช้เทคนิคแบ็คสเตป (Backstep Technique) ในการเริ่มต้นอาร์ค หรืออาจเริ่มต้นอาร์คบนชิ้นเหล็กเล็กๆ ก่อนเริ่มต้นเชื่อมแล้วเคลื่อนเปลอาร์คเช้ามาหาบริเวณที่จะเชื่อม เพื่อป้องกันการเกิดฟองอากาศที่จุดเริ่มต้นรอยเชื่อม
• รักษาระยะอาร์คให้สั้นที่สุดเท่าที่จะเป็นไปได้ เพื่อป้องกันเปลวอาร์คดับ และป้องกันการเกิดฟองอากาศ

• ควรสวมใส่อุปกรณ์ป้องกันดวงตาและร่างกายที่เหมาะสม
• อย่าแตะต้องอุปกรณ์ที่มีกระแสไฟฟ้าไหลผ่าน
• ไม่ควรสูดดมควันเชื่อม
