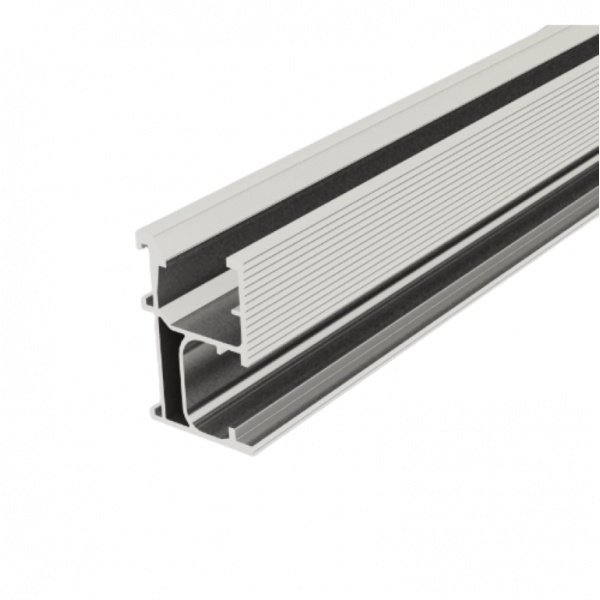

Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน

รหัสสินค้า : 072101255878

เพิ่มเติม ระบบโซล่าเซลล์ และอุปกรณ์ จาก Clenergy

*สีที่ปรากฏบนเว็บไซต์อาจมีความแตกต่างจากสีของสินค้าจริงเนื่องจากข้อจำกัดของหน้าจอแสตงผล


Your browser does not support the canvas element.
/อัน

* ราคาอาจแตกต่างกันในแต่ละสาขา

รายการโปรด


ตัวเลือกการจัดส่ง

เปลี่ยน


คุณสมบัติ รายละเอียดสินค้า
รุ่น ER-R-ECO/4200 สีเงิน
แบรนด์ Clenergy
ความกว้าง 32.6 มิลลิเมตร
ความยาว 4200 มิลลิเมตร
ความสูง / หนา 50.7 มิลลิเมตร
หน่วยนับ อัน

คุณสมบัติเด่น

ตัวรางทำจากอลูมเนียม AL6005-T5
  • เคลือบอโนไดซ์
  • มีความสวยงาม
  • น้ำหนักเบา
  • คงทนแข็งแรง
  • อายุการใช้งานยาวนาน
  • ติดตั้งง่าย ด้วยกันขันน็อตตามวีดีโอติดตั้งที่ ค่าทอร์คที่กำหนด
  • ราง ER-R-ECO/4200PV-ezRack ECO Rail,
  • length 4200mm รหัสสินค้า ER-R-ECO 4200
  • รางยึดอุปกรณ์ติดตั้งแผงโซลาร์เซล์ขนาดความยาว 4.2 M สำหรับติดตั้งแผงโซลาร์เซลล์ แข็งแรงทนทาน
  • ได้รับมาตตราฐานระดับโลก


คุณสมบัติทั่วไป

  • Dimensions: W32.6mm*H50.7mm*4200mm
  • Weight: 0.826 kg/m
  • Material: AL 6005-T5 anodised 10 micron

รายละเอียดสินค้า


Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน
Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน
Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน
Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน
Cleanergy รางรองรับแผงโซลาร์ ขนาด 4200มม. รุ่น ER-R-ECO/4200 สีเงิน

การรับประกัน

เงื่อนไขให้เป็นไปตามที่บริษัทฯ กำหนด

รายละเอียดการรับประกัน

Product Warranty

Section A: Definitions

In this warranty, the following terms have the meanings given below:

"Clenergy"

"Customer" "Products"

“Commencement date” "Site"

"Normal atmospheric conditions"

(i) Clenergy (Xiamen) Technology Co., Ltd or (ii) Clenergy International (HK) Limited or (iii) Clenergy (Tianjin) Co., Ltd.

the person or firm who purchases the Products from Clenergy.

all metal parts/components that are designed and manufactured by Clenergy that the customer purchases from Clenergy, excluding the parts/components of Clenergy’s tracker system.

the day of the delivery of the products to the customer. the original installation site stated in the contract.

C3 and below according to the Corrosive Category classified by the International Standard ISO 9223:2012.

Section B: Warranty period

Clenergy warrants that the Products at the original installation Site shall be free of defects in material and workmanship under normal atmospheric and maintenance conditions for a period of twelve (12) years after the commencement date.

Under certain conditions the warranty can be extended to more than twelve (12) years with extra charge, which needs to be requested separately.

Section C: Warranty services

Within the specified Warranty periods, in the case that the products shall be reported to be defective by customer in writing. Clenergy will at its option to either:

  • Repair the defective products; or
  • Provide the replacement of the defective products that of an equivalent function.

Cost for dismantling of the defective component or any other indirect loss is excluded from this warranty.

This product warranty is not transferrable, not assignable and is VOID when the Product is transferred to another party without the prior written consent of Clenergy.

This warranty replaces any previously given warranty unless otherwise agreed by Clenergy.





Section D: Care of your products

Clenergy products are designed to be durable with minimal care, however it is important that you maintain your products in accordance with proper practices. This includes bolts connections on mounting structure that needs to be checked every year or checked before heavy wind weather. The product warranty will be VOID if maintenance wasn’t conducted properly.

Section E: Exclusion (The Warranty does not cover)

  • This Product Warranty does not cover material finish, or other considerations that do not substantially affect structural performance.
  • Damage caused by transport, mishandling, improper loading, incorrect storage or malicious intent.
  • Incorrect installation, that is not in accordance with our installation manual.
  • Improper installation where the product does not conform to our design loads or special conditions where advised.
  • Damage caused by the product being modified without any written approval by Clenergy.
  • Damage caused by earthquakes, or any other acts of God or any other event outside of our control (including, but not limited to, terrorist acts, riots, acts of war or man-made disasters).
  • Damage caused by lightning strikes or excessive currents through the earthing/grounding clamps, clips or lugs.
  • Superficial damage caused by stains, scratches, oxidization, mould or lichen buildup that does not result in impairment or failure of the product to perform its function.
  • Any natural impairment and corrosion that does not compromise the structural performance.

การติดตั้ง

  • รางของทางบริษัทจะมีความยาวที่แตกต่างกันโดยทั่วไปแล้วจะต้องเริ่มต้นกับขนาดที่สั้นที่สุดก่อน การติดตั้งรางของแต่ละแถวบนหลังคานั้น จะยึดรางด้วยโบล์ท M8*25 mm. มีแหวนแบน แหวนสปริง และก็  Z-Module กรุณาอย่าขันน็อตจนแน่นติดกับราง ให้เหลืองระยะห่างประมาณ 2-3 เกลี่ยวดังภาพ เพื่อให้สามารถขยับระยะของรางได้
  • ทำการปรับระดับหัวหรือท้ายรางได้ได้ระดับด้วยเอ็นหรือเชือกขนาดเล็ก เมื่อได้ระดับและระยะที่เหมาะสมให้ขันน๊อตให้แน่น โดยใช้แรงบิดที่ประมาณ18-20N.m
  • การต่อรางเข้ากับราง ให้ทำการสไลด์ตัวต่อรางไปครึ่งหนึ่งของความยาวรวมของตัวต่อราง (half of splices) โดยที่ให้แบ่งครึ่งระยะของตัวต่อรางทั้งสองด้านเท่าๆ กัน ทำการขันน๊อตด้านที่ยึดรางด้านที่ใส่ตัวต่อรางเข้าไปให้แน่น แล้วทำการเสียบรางเข้ากับตัวต่อรางอีกด้านหนึ่ง แล้วขัดน๊อตให้แน่น
  • ทำการขันโบล์ทของตัวต่อรางตัวที่สองให้แน่น ด้วยประแจหกเหลี่ยม แรงบินสำหรับน๊อต M8: กรุณาระวังบริเวณจุดเชื่อต่อราง เพื่อป้องกันการหลุดและเรื่องของระบบกราวด์ ควรใช้แรงบิดเท่ากับขนาดความยาวของน๊อต เช่น น๊อยยาว 12 mm แรงบิดที่ใช้ควรอยู่ที่ประมาณ 3-5 N.m.

ข้อควรระวังในการใช้งาน

ข้อควรระวังในช่วงของการติดตั้ง

วิธีการปฏิบัติที่ไม่เหมาะสมอาจก่อให้เกิดการ deadlock ของโบล์ทและนัตได้ ดังนั้นเพื่อป้องกันการเกิดปัญหานี้ควรปฏิบัติดังนี้

1.การลดแรงเสียดทาน

(1) ตรวจสอบให้แน่ใจว่าพื้นผิวสะอาดไม่มีเศษสิ่งสกปรกติดค้างที่เกลียวน๊อต
(2) อาจจะใช้น้ำมันหล่อลื่น หรือน้ำมันเครื่อง # 40 เพื่อหลีกเลี่ยงการติดขัดของเกลี่ยน

2.การติดตั้งโดยทั่วไป

1) ใช้แรงขันในทิศทางเดียวกัน
2) ใช้แรงสม่ำเสมอและรักษาแรงบิด
3) ใช้เครื่องมือที่มีคุณภาพและมาตรฐาน
4) หลีกเลี่ยงการใช้สว่านไฟฟ้าในการขันน็อต หรือให้ใช้ที่ความเร็วรอบต่ำสุด
5) หลีกเลี่ยงการทำงานที่อุณหภูมิสูง

3.แรงบิดที่ปลอดภัย

  • โปรดดูแรงบิดที่ปลอดภัยที่กำหนดไว้ในคู่มือนี้ซึ่งจะแสดงไว้ด้านล่าง หากต้องการใช้เครื่องมืไฟฟ้า สว่านไฟฟ้า ทางบริษัทขอแนะนำให้ใช้ที่ความเร็วรอบต่ำ ถ้าใช้ความเร็วสูงและส่งผลกระทบให้เกิดการติดขันของเกลี่ยวกระทันหัน หากเกิดการติดขัดให้ทำการตัดออก โปรดตรวจสอบก่อนการตัด และหลักเลี่ยงการส่งผลกระทบต่อพื้นผิวที่มีการชุบอโนไดซ์ หรือัลวาไนซ์
  • ขนาดของแรงบิดสำหรับการขันน็อตด้านล่างนี้ สามารถนำไปปรับใช้ได้กับน๊อต และสกรูได้ทุกรายการ
  • M8: 16-20 N·m. Torque ทุกรายการยกเว้น ตัวต่อราง 3-5N.m Torque.
  • M6 ใน grounding Lug: 5-6 N·m. Torque
  • ระยะการติดตั้งห่างของอุปกรณ์ยึดจับบนหลังคา ในแต่ละแถวไม่เกิน 1.5 ม เท่านั้น สามารถติดต่อขนาดและระยะของการติดตั้งได้ที่
